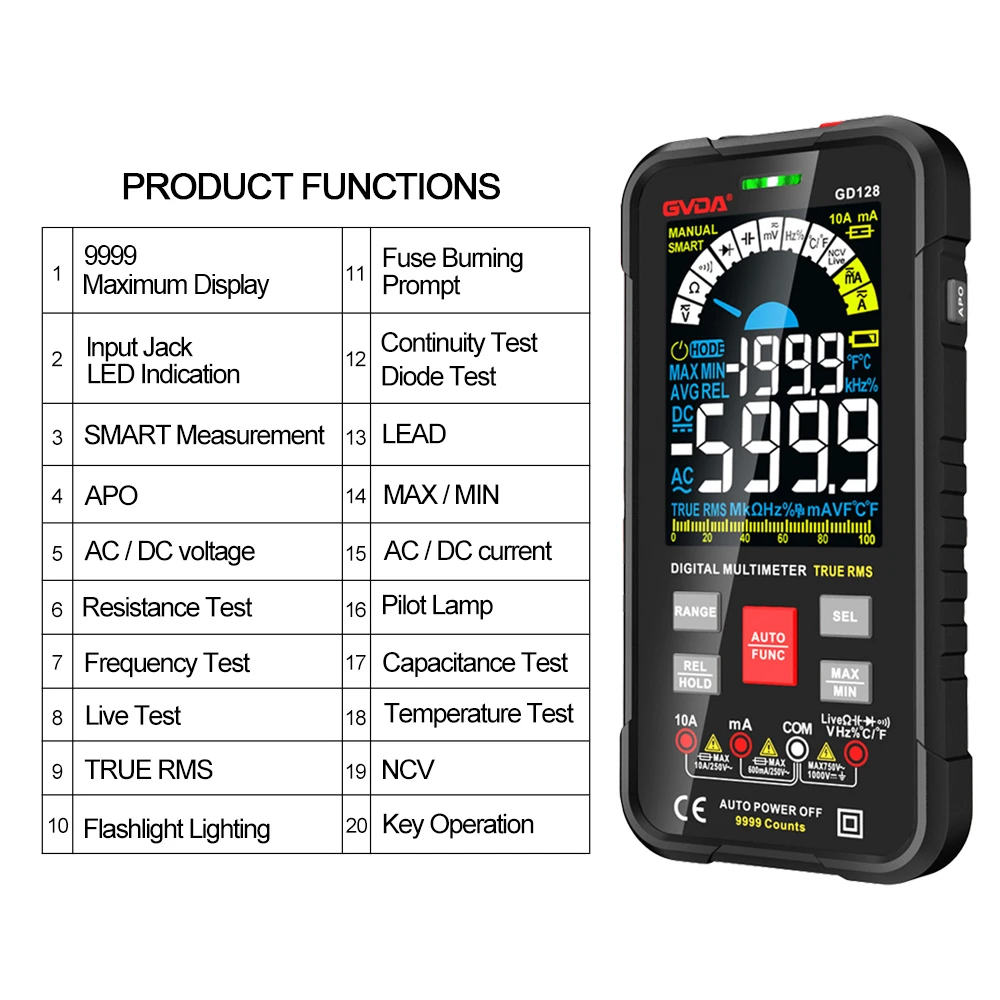

ডিজিটাল মাল্টিমিটার দিয়ে ক্যাপাসিট্যান্স পরিমাপ করার পদ্ধতি
ডিজিটাল মাল্টিমিটারের ক্যাপাসিট্যান্স ফাইল ব্যবহার করে ক্যাপাসিটরের গুণমান পরিমাপ করা সুবিধাজনক। নিম্নলিখিত নির্দিষ্ট পরিমাপ পদ্ধতি বর্ণনা করে।
47μF এর একটি ইলেক্ট্রোলাইটিক ক্যাপাসিটর, যার ক্ষমতা একটি ডিজিটাল মাল্টিমিটার দ্বারা পরিমাপ করা হয়, 45.17 μf হিসাবে দেখানো হয়েছে।
ক্যাপাসিট্যান্সের গুণমান বিচার করার পদ্ধতি
ডিজিটাল মাল্টিমিটারের রেঞ্জ সুইচটিকে ক্যাপাসিটর ফাইলের উপযুক্ত পরিসরে সামঞ্জস্য করুন এবং তারপর মাল্টিমিটারের লাল এবং কালো প্রোবগুলি যথাক্রমে মাল্টিমিটারের Cx জ্যাক এবং COM জ্যাকে সন্নিবেশ করুন (ফটো তোলার সুবিধার জন্য, পরীক্ষার তারের সাথে প্রোবের পরিবর্তে অ্যালিগেটর ক্লিপ ব্যবহার করা হয়), এবং তারপরে লাল এবং কালো প্রোবগুলি যথাক্রমে ক্যাপাসিটরের দুটি পিনকে স্পর্শ করে (যদি ইলেক্ট্রোলাইটিক ক্যাপাসিটর পরিমাপ করা হয় তবে এটি কোনও পোলারিটি হতে পারে না)। এই সময়ে, যদি মাল্টিমিটার দ্বারা প্রদর্শিত মানটি ক্যাপাসিটরের নামমাত্র মানের কাছাকাছি হয় (সাধারণত, ত্রুটিটি 5 শতাংশ ~ 10 শতাংশ হতে দেওয়া হয়), তারপর৷
ভাঙ্গন দ্বারা ক্ষতিগ্রস্ত ক্যাপাসিটরের জন্য, এর দুটি পিনের মধ্যে প্রতিরোধ খুব কম। এই সময়ে, মিটার "1" প্রদর্শন করবে, অর্থাৎ ওভারফ্লো। অতএব, ক্যাপাসিটর পরিমাপ করার সময়, মাল্টিমিটারের রেঞ্জ সুইচের অবস্থান যদি ভুল না হয়, তবে মিটার "1" প্রদর্শন করে, এর মানে হল যে ক্যাপাসিটরটি ভাঙ্গনের কারণে ক্ষতিগ্রস্থ হওয়ার সম্ভাবনা রয়েছে বা ফুটো খুব বেশি (এতে সময়, মাল্টিমিটারের প্রতিরোধের পরিমাপ করা যেতে পারে তা নিশ্চিত করতে যে এটি ক্ষতিগ্রস্ত হয়েছে কিনা)।
দীর্ঘদিন ধরে রাখা ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির জন্য, কিছু ক্যাপাসিটরের ইলেক্ট্রোলাইট ধীরে ধীরে শুকিয়ে যাবে, তাদের ক্ষমতা খুব ছোট হয়ে যাবে। অতএব, ইলেক্ট্রোলাইটিক ক্যাপাসিটর পরিমাপ করার সময়, যদি প্রদর্শিত ক্ষমতা তাদের নামমাত্র মানের থেকে উল্লেখযোগ্যভাবে কম হয়, তবে ক্যাপাসিটারগুলি সাধারণত ব্যবহারের জন্য উপযুক্ত নয়। উপরের ছবিটি একটি 100μF ইলেক্ট্রোলাইটিক ক্যাপাসিটর দেখায় যা বেশ কয়েক বছর ধরে ব্যবহার করা হচ্ছে, এবং এর পরিমাপ ক্ষমতা মাত্র 54.08 μf।
মাল্টিমিটার ক্যাপাসিটরের গুণমানকে আলাদা করতে ব্যবহার করা যেতে পারে এবং আপনার রেফারেন্সের জন্য তিনটি পদ্ধতি প্রদান করা যেতে পারে। পরিমাপের আগে ক্যাপাসিটরটি ডিসচার্জ করা দরকার, তাই এটি নিম্নলিখিতগুলিতে পুনরাবৃত্তি করা হবে না।
1. সরাসরি পরিমাপ
যদি পরিমাপ করা ক্যাপাসিট্যান্স মাল্টিমিটারের সর্বোচ্চ সীমার চেয়ে কম হয়, তবে এটি সরাসরি মাল্টিমিটার দ্বারা পরিমাপ করা যেতে পারে। ক্যাপাসিট্যান্স স্বাভাবিক হলে, সংশ্লিষ্ট ক্যাপাসিট্যান্স মাল্টিমিটারের ডিসপ্লে স্ক্রিনে প্রদর্শিত হবে। পরিমাপ করা ক্যাপাসিট্যান্স চিহ্নিত ক্যাপাসিট্যান্সের সাথে তুলনা করা যেতে পারে। দুটি সমান বা কাছাকাছি হলে, ক্যাপাসিট্যান্স ভাল তা নির্ধারণ করা যেতে পারে।
2, ডায়োড ফাইল পরিমাপ
যদি আলাদা করা ক্যাপাসিট্যান্স মাল্টিমিটারের সীমা ছাড়িয়ে যায়, তাহলে এই সময়ে মাল্টিমিটারের ডায়োড গিয়ার ব্যবহার করতে হবে এবং ক্যাপাসিটরের দুই প্রান্তে প্রোবগুলিকে সংযুক্ত করতে হবে। আপনি যদি দেখেন যে ডায়ালে সংখ্যা বাড়ছে এবং ক্যাপাসিট্যান্স যত বড় হচ্ছে, এই ঘটনাটি তত বেশি স্পষ্ট, তাই আপনি উপসংহারে আসতে পারেন যে পরিমাপ করা ক্যাপাসিট্যান্সও ভাল।
3, প্রতিরোধের পরিমাপ
এই পদ্ধতিটি দ্বিতীয় পদ্ধতির সাথে খুব মিল। ক্যাপাসিট্যান্স মাল্টিমিটারের পরিসর অতিক্রম করলে এটি নির্বাচন করা যেতে পারে। প্রথমে ঘড়ির হাতটিকে প্রতিরোধের অবস্থানে ঘুরিয়ে দিন এবং তারপর ঘড়ির হাতটিকে ক্যাপাসিটরের দুই প্রান্তে সংযুক্ত করুন। আপনি যদি দেখতে পারেন যে মাল্টিমিটারের ডায়ালে সংখ্যা বাড়ছে, ক্যাপাসিট্যান্স যত বড় হবে, ধীর গতিতে বৃদ্ধি পাবে, তাহলে আপনি বিচার করতে পারেন যে ক্যাপাসিটরটি ভাল। যদি ডায়ালে সর্বদা 1 নম্বরটি প্রদর্শিত হয় তবে ক্যাপাসিটরটি ভেঙে গেছে।
