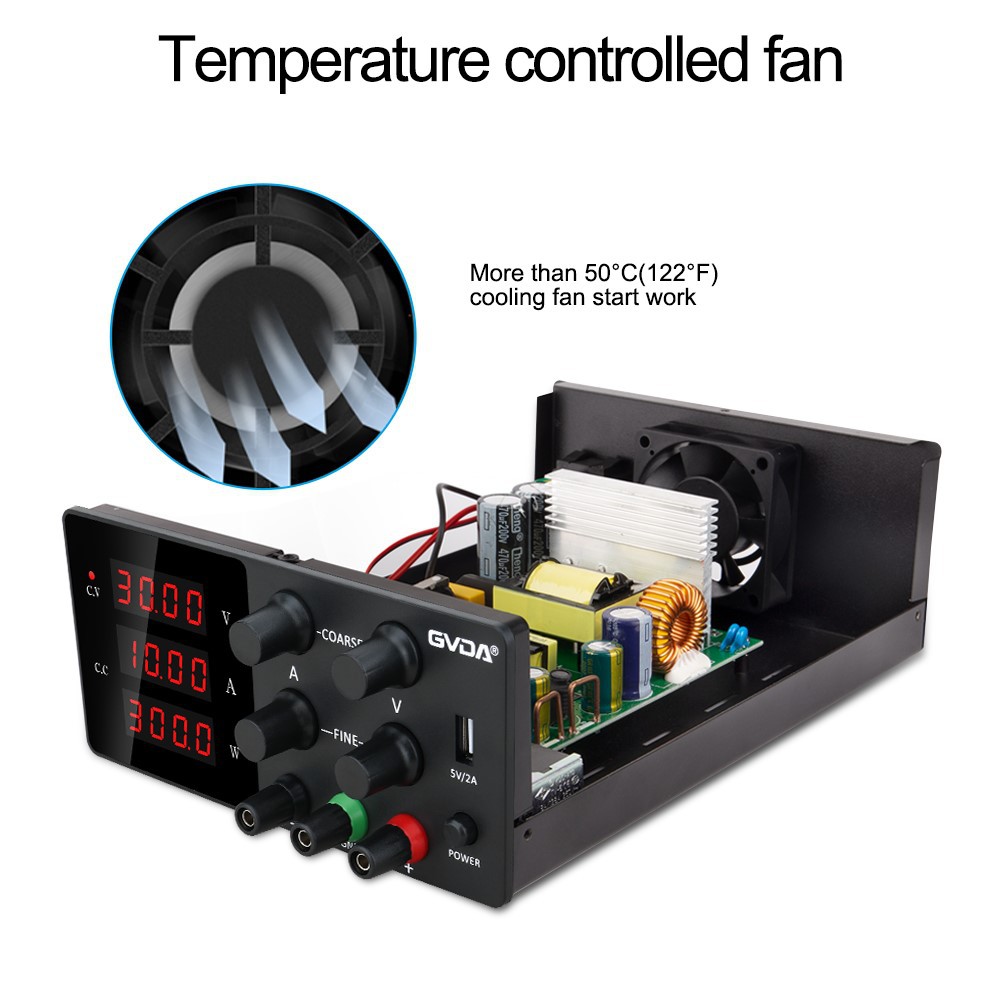

নিয়ন্ত্রিত বিদ্যুৎ সরবরাহের গুণমানের সূচক

ভোল্টেজ স্ট্যাবিলাইজিং সার্কিটের আউটপুট ভোল্টেজ Uo তিনটি বিষয় দ্বারা প্রভাবিত হয়: ইনপুট ভোল্টেজ UI, লোড কারেন্ট Io এবং পরিবেষ্টিত তাপমাত্রা T

Uo=f (UI, Io, T)

সুতরাং, একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের আউটপুট ভোল্টেজের পরিবর্তনের জন্য সাধারণ অভিব্যক্তিটিকে Uo=f (UI, Io, T) হিসাবে লেখা যেতে পারে

এটি দেখা যায় যে ডিসি নিয়ন্ত্রিত বিদ্যুৎ সরবরাহের গুণমান প্রতিফলিত করে এমন চারটি প্রধান সূচক হল Su, Ro, ST, Ur। নিম্নলিখিত ব্যাখ্যা আছে:

(1) ইনপুট সমন্বয় উদ্ধৃতি এবং ভোল্টেজ স্ট্যাবিলাইজেশন সহগ

আমরা ইনপুট ভোল্টেজ রেগুলেশন ফ্যাক্টর হিসাবে এটির দ্বারা সৃষ্ট আউটপুট ভোল্টেজের পরিবর্তনের সংশোধন এবং ফিল্টারিংয়ের পরে ইনপুট ভোল্টেজের পরিবর্তনের অনুপাতকে উল্লেখ করি। প্রকৃতপক্ষে, আউটপুট ভোল্টেজের সাথে ইনপুট ভোল্টেজের আপেক্ষিক পরিবর্তনের অনুপাত প্রায়শই একটি পাওয়ার সাপ্লাইয়ের ভোল্টেজ স্থিতিশীলতার কার্যকারিতা চিহ্নিত করতে ব্যবহৃত হয়, যাকে ভোল্টেজ স্থিতিশীলতা সহগ বলা হয়। সংজ্ঞা অনুসারে, এটি হিসাবে রেকর্ড করা যেতে পারে

(2) আউটপুট প্রতিরোধের

ধ্রুবক ইনপুট ভোল্টেজ এবং তাপমাত্রা সহ লোড কারেন্টের পরিবর্তনের সাথে আউটপুট ভোল্টেজের পরিবর্তনের অনুপাতকে আউটপুট প্রতিরোধ হিসাবে সংজ্ঞায়িত করা হয়, যা হিসাবে চিহ্নিত করা হয়

সমীকরণের নেতিবাচক চিহ্ন Δ Uo এবং Δ Io বিপরীত দিকের পরিবর্তনগুলিকে উপস্থাপন করে।

(3) তাপমাত্রা সহগ

একক তাপমাত্রার পরিবর্তনের কারণে আউটপুট ভোল্টেজের পরিবর্তন, যখন ইনপুট ভোল্টেজ এবং লোড সার্কিট উভয়ই অপরিবর্তিত থাকে, তা হল নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের তাপমাত্রা সহগ বা তাপমাত্রা প্রবাহ, হিসাবে চিহ্নিত করা হয়

(4) রিপল ভোল্টেজ

রেটেড ওয়ার্কিং কারেন্টের অধীনে, আউটপুট ভোল্টেজে এসি উপাদানের মান রিপল ভোল্টেজ হয়ে যায়। রিপল ভোল্টেজের কার্যকরী মানের প্রতীক হল Ur, এবং UIr কে ইনপুট ভোল্টেজের পরিবর্তন হিসাবে গণ্য করা যেতে পারে। স্পষ্টতই, ভোল্টেজ স্ট্যাবিলাইজিং সার্কিট নিজেই এই বৈচিত্রকে দমন করবে। তাই Ur ≈ SuUIr

কখনও কখনও লহর দমন অনুপাত সাধারণত 20lg (UIr/Ur) (dB) হিসাবে লেখা রিপল ভোল্টেজের মাত্রা বোঝাতে ব্যবহৃত হয়। স্পষ্টতই, লহর দমন অনুপাত যত বড় হবে, তত ভাল।

একটি উচ্চ-পারফরম্যান্স ভোল্টেজ রেগুলেটর সার্কিটের জন্য, উপরে উল্লিখিত চারটি সূচক যতটা সম্ভব ছোট।
