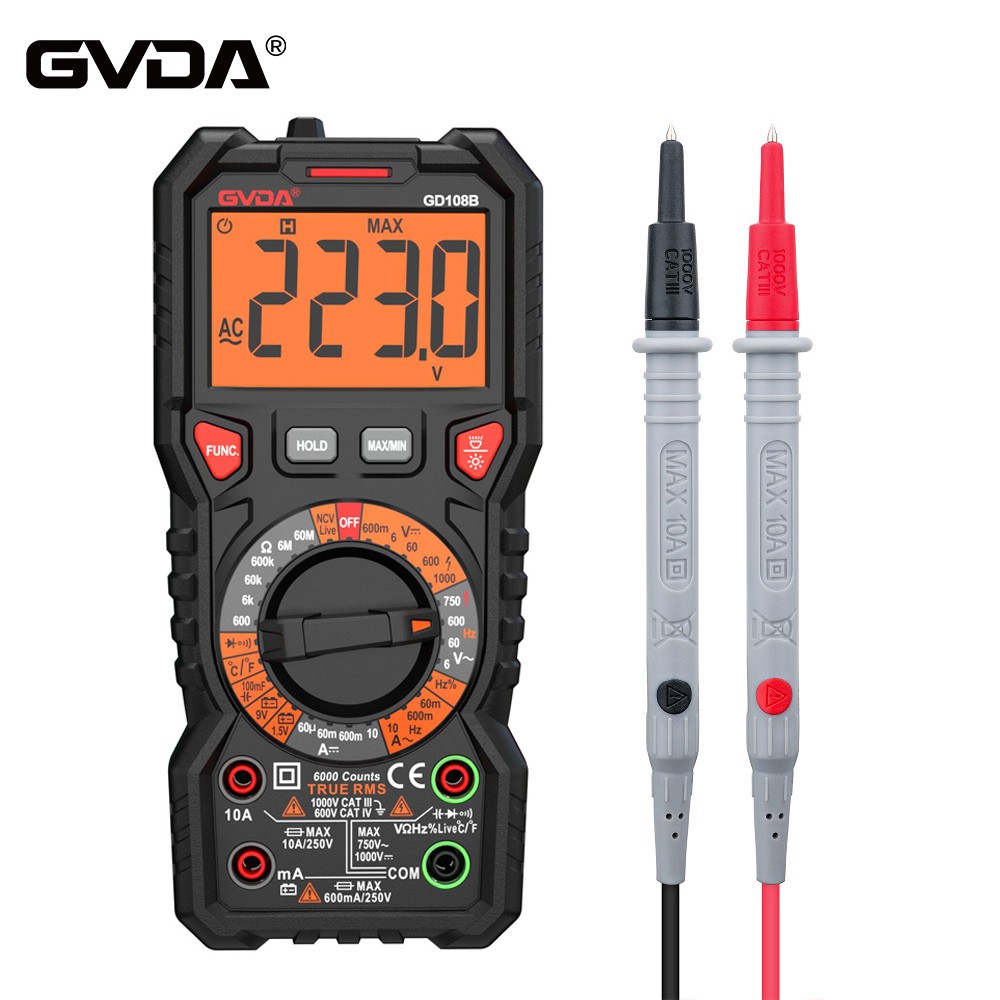

মাল্টিমিটার সনাক্তকরণ ইন্টিগ্রেটেড সার্কিট
যদিও ইন্টিগ্রেটেড সার্কিট প্রতিস্থাপন সুবিধাজনক, সর্বোপরি বিচ্ছিন্ন করা আরও ঝামেলাপূর্ণ। অতএব, ভেঙে ফেলার আগে, এটি সঠিকভাবে বিচার করা উচিত যে ইন্টিগ্রেটেড সার্কিট প্রকৃতপক্ষে ক্ষতিগ্রস্ত হয়েছে কিনা এবং ক্ষতির মাত্রা, যাতে অন্ধ বিচ্ছিন্নকরণ এড়ানো যায়। এই নিবন্ধটি অফ-রোড এবং অন-রোড সনাক্তকরণ ইন্টিগ্রেটেড সার্কিটগুলির পদ্ধতি এবং সতর্কতাগুলিকে পরিচয় করিয়ে দেয় যা শুধুমাত্র একটি সনাক্তকরণ সরঞ্জাম হিসাবে একটি মাল্টিমিটার ব্যবহার করে। নিবন্ধে বর্ণিত অন-লাইন সনাক্তকরণের চারটি পদ্ধতি (ডিসি প্রতিরোধের পরিমাপ, ভোল্টেজ, এসি ভোল্টেজ এবং মোট বর্তমান) অপেশাদার রক্ষণাবেক্ষণে ব্যবহারিক এবং সাধারণত ব্যবহৃত সনাক্তকরণ পদ্ধতি। এখানে, আমি আশা করি যে আপনি অন্যান্য ব্যবহারিক (ইন্টিগ্রেটেড সার্কিট এবং উপাদান) বৈষম্য এবং পরীক্ষার অভিজ্ঞতা প্রদান করতে পারেন।
(1) অফ-রোড সনাক্তকরণ
যখন আইসি সার্কিটে ঢালাই করা হয় না তখন এই পদ্ধতিটি করা হয়। সাধারণত, একটি মাল্টিমিটার গ্রাউন্ড পিনের সাথে সম্পর্কিত প্রতিটি পিনের মধ্যে ফরওয়ার্ড এবং রিভার্স রেজিস্ট্যান্স মান পরিমাপ করতে এবং অক্ষত IC এর সাথে তুলনা করতে ব্যবহার করা যেতে পারে।
(2) অন-রোড সনাক্তকরণ
এটি সার্কিটে IC এর প্রতিটি পিনের ডিসি রেজিস্ট্যান্স (আইসি সার্কিটে রয়েছে), মাটিতে এসি এবং ডিসি ভোল্টেজ এবং একটি মাল্টিমিটারের মাধ্যমে মোট অপারেটিং কারেন্ট সনাক্ত করার একটি পদ্ধতি। এই পদ্ধতিটি আইসি প্রতিস্থাপনের সীমাবদ্ধতা এবং প্রতিস্থাপন পরীক্ষা পদ্ধতিতে আইসিকে বিচ্ছিন্ন করার ঝামেলা কাটিয়ে ওঠে এবং এটি আইসি সনাক্তকরণের জন্য সর্বাধিক ব্যবহৃত এবং ব্যবহারিক পদ্ধতি।
1. ইন-সার্কিট ডিসি প্রতিরোধের সনাক্তকরণ পদ্ধতি
এটি একটি মাল্টিমিটারের ওহম ব্লক ব্যবহার করে সার্কিট বোর্ডে আইসি এবং পেরিফেরাল উপাদানগুলির প্রতিটি পিনের ধনাত্মক এবং ঋণাত্মক ডিসি প্রতিরোধের মানগুলি সরাসরি পরিমাপ করার জন্য এবং ত্রুটিটি খুঁজে বের করতে এবং নির্ধারণ করতে সাধারণ ডেটার সাথে তুলনা করে। পরিমাপ করার সময় নিম্নলিখিত তিনটি পয়েন্টে মনোযোগ দিন:
(1) পরিমাপের আগে পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন, যাতে পরীক্ষার সময় মিটার এবং উপাদানগুলির ক্ষতি না হয়।
(2) মাল্টিমিটারের বৈদ্যুতিক ব্লকের অভ্যন্তরীণ ভোল্টেজ 6V-এর বেশি হবে না, এবং পরিমাপের পরিসরটি বিশেষভাবে R×100 বা R×1k।
(3) IC পিনের পরামিতিগুলি পরিমাপ করার সময়, পরিমাপের শর্তগুলিতে মনোযোগ দেওয়া উচিত, যেমন পরীক্ষিত মডেল, IC সম্পর্কিত পোটেনটিওমিটারের স্লাইডিং আর্মটির অবস্থান, ইত্যাদি এবং পেরিফেরাল সার্কিট উপাদানগুলির গুণমান। এছাড়াও বিবেচনা করা হবে।
2. ডিসি কাজ ভোল্টেজ পরিমাপ পদ্ধতি
যখন পাওয়ার চালু থাকে তখন মাল্টিমিটারের ডিসি ভোল্টেজ ব্লকের সাহায্যে ডিসি পাওয়ার সাপ্লাই ভোল্টেজ এবং পেরিফেরাল উপাদানগুলির কার্যকারী ভোল্টেজ পরিমাপ করার এটি একটি উপায়; মাটিতে IC-এর প্রতিটি পিনের ডিসি ভোল্টেজের মান সনাক্ত করুন এবং সাধারণ মানের সাথে তুলনা করুন এবং তারপরে ফল্ট পরিসীমা সংকুচিত করুন। ক্ষতিগ্রস্ত উপাদান সনাক্ত করুন। পরিমাপ করার সময় নিম্নলিখিত আট পয়েন্টে মনোযোগ দিন:
(1) মাল্টিমিটারের অভ্যন্তরীণ প্রতিরোধ অবশ্যই যথেষ্ট বড় হতে হবে, পরীক্ষার অধীনে সার্কিটের প্রতিরোধের চেয়ে কমপক্ষে 10 গুণ বেশি, যাতে বড় পরিমাপের ত্রুটি না হয়।
(2) সাধারণত প্রতিটি potentiometer মধ্যম অবস্থানে ঘুরিয়ে দিন। যদি এটি একটি টিভি হয়, তাহলে সংকেত উত্স একটি মানক রঙ বার সংকেত জেনারেটর ব্যবহার করা উচিত.
(3) পরীক্ষার লিড বা প্রোবের জন্য অ্যান্টি-স্লিপ ব্যবস্থা নেওয়া উচিত। যেকোনো ক্ষণস্থায়ী শর্ট সার্কিটের কারণে আইসি সহজেই ক্ষতিগ্রস্ত হয়। পরীক্ষার কলমটিকে স্লাইডিং থেকে আটকাতে নিম্নলিখিত পদ্ধতিগুলি অবলম্বন করা যেতে পারে: একটি সাইকেল ভালভ কোর নিন এবং এটিকে টেস্ট পেনের ডগায় রাখুন, এবং টেস্ট পেনের ডগাকে প্রায় 0.5 মিমি প্রসারিত করুন, যা কেবল এটিই করতে পারে না পরীক্ষা কলম টিপ ভাল পরীক্ষিত পয়েন্ট সঙ্গে যোগাযোগ, কিন্তু কার্যকরভাবে স্খলন প্রতিরোধ, এটি একটি প্রতিবেশী বিন্দু আঘাত এমনকি যদি শর্ট সার্কিট করা হবে না.
(4) যখন একটি পিনের পরিমাপ করা ভোল্টেজ স্বাভাবিক মানের সাথে মেলে না, তখন এটি বিশ্লেষণ করা উচিত যে পিনের ভোল্টেজটি IC-এর স্বাভাবিক ক্রিয়াকলাপের উপর গুরুত্বপূর্ণ প্রভাব ফেলে এবং অন্যান্য পিনের ভোল্টেজের সাথে সম্পর্কিত পরিবর্তনগুলিকে প্রভাবিত করে, তাই আইসি ভাল না খারাপ তা বিচার করার জন্য।
(5) IC পিন ভোল্টেজ পেরিফেরাল উপাদান দ্বারা প্রভাবিত হবে। যখন পেরিফেরাল উপাদানগুলিতে ফুটো, শর্ট সার্কিট, ওপেন সার্কিট বা মান পরিবর্তন ঘটে বা পেরিফেরাল সার্কিট পরিবর্তনশীল প্রতিরোধের সাথে একটি পটেনটিওমিটারের সাথে সংযুক্ত থাকে, তখন পটেনটিওমিটারের স্লাইডিং আর্মটির অবস্থান ভিন্ন হয়, যার ফলে পিনের ভোল্টেজ পরিবর্তন হবে।
(6) যদি IC-এর প্রতিটি পিনের ভোল্টেজ স্বাভাবিক হয়, তাহলে সাধারণভাবে বিবেচনা করা হয় যে IC স্বাভাবিক; যদি IC-এর কিছু পিনের ভোল্টেজ অস্বাভাবিক হয়, তাহলে আপনাকে সেই বিন্দু থেকে শুরু করতে হবে যেখানে স্বাভাবিক মান থেকে বিচ্যুতি সবচেয়ে বড়, এবং পেরিফেরাল উপাদানগুলি ত্রুটিপূর্ণ কিনা তা পরীক্ষা করা উচিত। কোন দোষ না থাকলে আইসি নষ্ট হওয়ার সম্ভাবনা থাকে। .
(7) ডায়নামিক রিসিভিং ডিভাইসের জন্য, যেমন টিভি সেট, সিগন্যাল থাকলে বা না থাকলে IC এর প্রতিটি পিনের ভোল্টেজ আলাদা হয়। যদি এটি পাওয়া যায় যে পিন ভোল্টেজ পরিবর্তন করা উচিত নয় কিন্তু ব্যাপকভাবে পরিবর্তিত হয়, এবং যেটি সংকেত আকারের সাথে পরিবর্তিত হওয়া উচিত এবং সামঞ্জস্যযোগ্য উপাদানগুলির বিভিন্ন অবস্থান পরিবর্তিত হয় না, তবে এটি নির্ধারণ করা যেতে পারে যে IC ক্ষতিগ্রস্ত হয়েছে।
(8) একাধিক কাজের মোড সহ ডিভাইসগুলির জন্য, যেমন ভিডিও রেকর্ডার, IC এর প্রতিটি পিনের ভোল্টেজ বিভিন্ন কাজের মোডের অধীনেও আলাদা।
3. এসি কাজ ভোল্টেজ পরিমাপ পদ্ধতি
IC AC সংকেতের পরিবর্তন উপলব্ধি করার জন্য, একটি dB জ্যাক সহ একটি মাল্টিমিটার আইসি-এর AC অপারেটিং ভোল্টেজের আনুমানিক পরিমাপ করতে ব্যবহার করা যেতে পারে। পরীক্ষা করার সময়, AC ভোল্টেজ ব্লকে মাল্টিমিটার রাখুন এবং dB জ্যাকের মধ্যে ইতিবাচক পরীক্ষার সীসা ঢোকান; একটি dB জ্যাক ছাড়া একটি মাল্টিমিটারের জন্য, একটি 0৷{1}}.5μF DC ব্লকিং ক্যাপাসিটরকে পজিটিভ টেস্ট লিডের সাথে সিরিজে সংযুক্ত করতে হবে৷ এই পদ্ধতিটি তুলনামূলকভাবে কম অপারেটিং ফ্রিকোয়েন্সি সহ আইসিগুলির জন্য উপযুক্ত, যেমন টিভি সেটের ভিডিও অ্যামপ্লিফায়ার স্টেজ, ফিল্ড স্ক্যানিং সার্কিট ইত্যাদি। যেহেতু এই সার্কিটগুলির বিভিন্ন প্রাকৃতিক ফ্রিকোয়েন্সি এবং তরঙ্গরূপ রয়েছে, তাই পরিমাপ করা ডেটা আনুমানিক এবং শুধুমাত্র রেফারেন্সের জন্য।
4. মোট বর্তমান পরিমাপ
এই পদ্ধতি হল IC পাওয়ার সাপ্লাই লাইনের মোট কারেন্ট সনাক্ত করে IC ভাল না খারাপ তা বিচার করার একটি পদ্ধতি। যেহেতু বেশিরভাগ IC সরাসরি সংযুক্ত থাকে, যখন IC ক্ষতিগ্রস্থ হয় (যেমন PN জংশন ব্রেকডাউন বা ওপেন সার্কিট), এটি পরবর্তী পর্যায়ের স্যাচুরেশন এবং কাট-অফ ঘটায়, যার ফলে মোট কারেন্ট পরিবর্তন হয়। অতএব, মোট বর্তমান পরিমাপ করে IC বিচার করা যেতে পারে। এটি পাওয়ার পাথে প্রতিরোধকের ভোল্টেজ ড্রপ পরিমাপ করতে এবং মোট বর্তমান মান গণনা করতে ওহমের সূত্র ব্যবহার করতেও ব্যবহার করা যেতে পারে। (http://www.diangon.com/ কপিরাইট)
