সিরিজ নিয়ন্ত্রিত পাওয়ার সাপ্লাই পরিচালনার ভোল্টেজ নিয়ন্ত্রণ নীতি
ধরে নিলাম যে আউটপুট ভোল্টেজ UO কোনো কারণে কমে গেছে, অর্থাৎ T1 এর ইমিটার ভোল্টেজ (UT1) E কমে গেছে, UD1 এর কারণে অপরিবর্তিত রয়েছে, এইভাবে T1 ইমিটার জংশন ভোল্টেজ (UT1) BE বৃদ্ধি পাচ্ছে, যার ফলে T1 বেস কারেন্ট (IT1) B বৃদ্ধি পায়, যার ফলে T1 বিকিরণকারী কারেন্ট (IT1) E কে বৃদ্ধির একটি ফ্যাক্টর দ্বারা প্রশস্ত করা হয়, যেমনটি ট্রানজিস্টরের লোডিং বৈশিষ্ট্য দ্বারা দেখা যায়, যখন T1 পরিবাহী আরও পর্যাপ্তভাবে টিউব হয়। ভোল্টেজ ড্রপ (UT1) CE দ্রুত হ্রাস করা হবে, ইনপুট ভোল্টেজ UI আরও লোডে যোগ করা হবে, UO দ্রুত ব্যাক আপ করুন। এই সমন্বয় প্রক্রিয়া নিম্নলিখিত বৈচিত্র সম্পর্ক চিত্র ব্যবহার করে প্রকাশ করা যেতে পারে:
UO↓→(UT1)E↓→UD1 ধ্রুবক→(UT1)BE↑→(IT1)B↑→(IT1)E↑→(UT1)CE↓→UO↑
যখন আউটপুট ভোল্টেজ বেড়ে যায়, পুরো বিশ্লেষণ প্রক্রিয়াটি উপরের প্রক্রিয়াটির পরিবর্তনের বিপরীত হয়, আমরা এখানে পুনরাবৃত্তি করব না, তবে কেবল নিম্নলিখিত পরিবর্তন সম্পর্ক চিত্র দ্বারা প্রকাশ করব:
UO↑→(UT1)E↑→UD1 ধ্রুবক→(UT1)BE↓→(IT1)B↓→(IT1)E↓→(UT1)CE↑→UO↓
এখানে আমরা শুধুমাত্র আউটপুট ভোল্টেজ UO হ্রাসকৃত ভোল্টেজ নিয়ন্ত্রণ নীতি বিশ্লেষণ করি, প্রকৃতপক্ষে, ইনপুট ভোল্টেজ UI অন্যান্য ক্ষেত্রে যেমন ভোল্টেজ নিয়ন্ত্রণ নীতির অপারেশনের ক্ষেত্রে হ্রাস করা হয়, এটির অনুরূপ, * অবশেষে আউটপুট ভোল্টেজ UO হ্রাসের প্রতিক্রিয়া দেখায়, তাই অপারেশন নীতি প্রায় একই.
সার্কিটের কাজের নীতি থেকে দেখা যায়, দুটি পয়েন্টের ভোল্টেজ স্থিতিশীল করার চাবিকাঠি: একটি হল নিয়ন্ত্রক D1 নিয়ন্ত্রক মান UD1 স্থিতিশীল থাকার জন্য; দ্বিতীয়টি হল প্রশস্তকরণ এলাকায় কাজ করার জন্য টিউব টি 1 সামঞ্জস্য করা এবং অপারেটিং বৈশিষ্ট্যগুলি ভাল হওয়া উচিত।

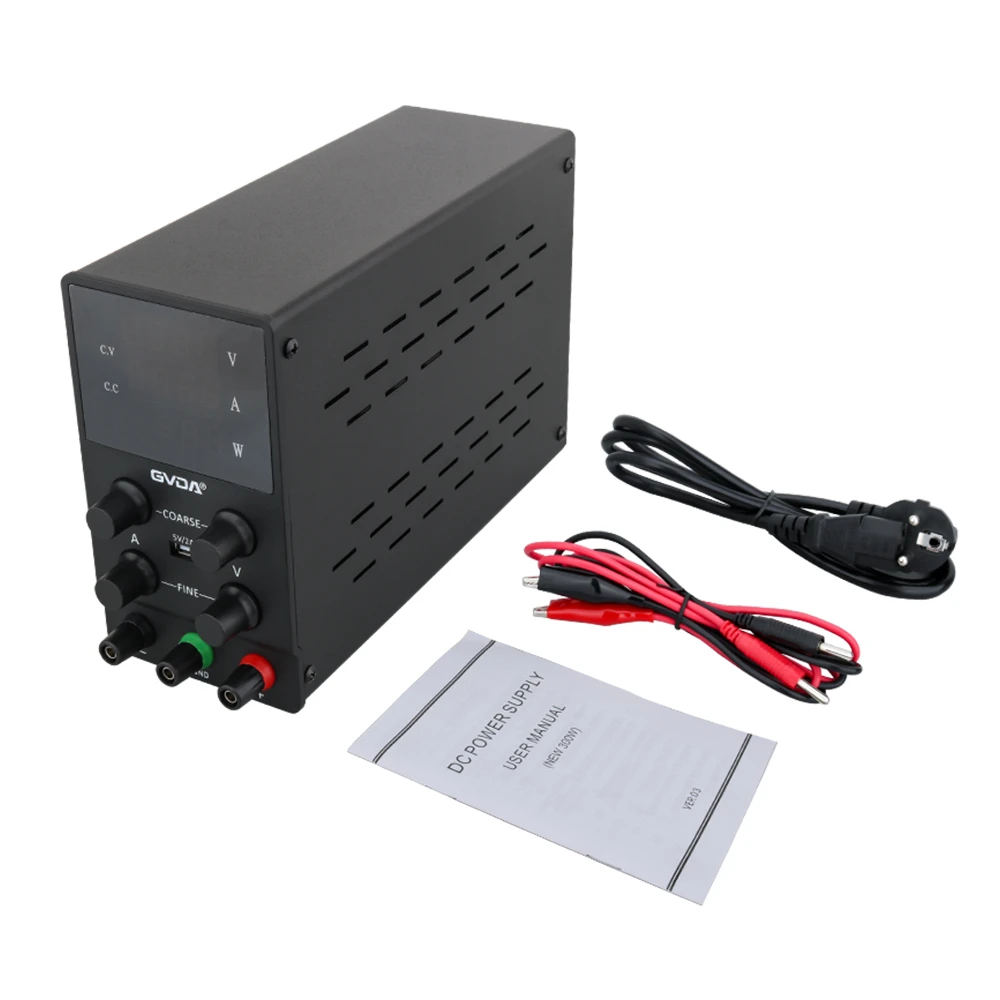

ডিসি নিয়ন্ত্রিত পাওয়ার সাপ্লাই ব্যবহারের জন্য সতর্কতা
1. চৌম্বকীয় হস্তক্ষেপ প্রতিরোধ করার জন্য, নিয়ন্ত্রক এবং দূরত্বের মধ্যে স্থাপন করা সরঞ্জামগুলির ব্যবহার 2 মিটারের কম হওয়া উচিত নয়। দুর্ঘটনাজনিত চুম্বককরণ রোধ করার জন্য সমস্ত ধরণের চৌম্বকীয় রেকর্ড, ডিস্ক, কার্ড ইত্যাদি মেশিন থেকে 2 মিটার দূরে রাখতে হবে।
2. ভোল্টেজ নিয়ন্ত্রক সাধারণত ইনপুট টার্মিনাল (A, B, C), আউটপুট টার্মিনাল (a, b, c, n), শিল্ডিং, কোর শেল গ্রাউন্ডিং টার্মিনাল অন্তর্ভুক্ত করে। এই টার্মিনালগুলো সঠিকভাবে ভোল্টেজ রেগুলেটর সিস্টেমে সংযুক্ত করা হয়েছে।
3. যদি লোডের ভারসাম্যহীনতা 20% এর বেশি হয়, তাহলে ভারসাম্য বজায় রাখতে হালকা লোড করা ফেজের সাথে সমান্তরালে একটি প্রতিরোধী লোড সংযুক্ত করুন। একইভাবে, যদি ইনপুটে লাইন ভোল্টেজের ভারসাম্যহীনতা 10% এর বেশি হয়, তবে এটি ভোল্টেজ নিয়ন্ত্রকের কর্মক্ষমতাকেও প্রভাবিত করবে। এই ক্ষেত্রে, ইনপুটে লাইন ভোল্টেজকে মূলত সুষম করার জন্য ইনপুটে একটি একক-ফেজ নিয়ন্ত্রক স্থাপন করা উচিত। ইনপুট ভোল্টেজ এবং লোড দুটি ভারসাম্যপূর্ণ ডিগ্রী উপরোক্ত পরিসীমা অতিক্রম না, আউটপুট লাইন ভোল্টেজ ভারসাম্যহীনতা কম বা সমান 5%.
4. যখন লোড ইকুইপমেন্টে শর্ট সার্কিট থাকে, তখন ব্যবহারকারীকে শর্ট-সার্কিট ফল্ট চেক করতে এবং দূর করতে মেশিনটি বন্ধ করতে হবে এবং তারপর আবার মেশিন চালু করতে হবে। 5. একটি দীর্ঘ সময়ের জন্য একটানা কাজ করার সময়, মেশিনের একটি নির্দিষ্ট তাপমাত্রা বৃদ্ধি আছে, ইঙ্গিত মান প্রকৃত ভোল্টেজ মান থেকে সামান্য কম হবে। 6. একটি ভাল-বাতাস চলাচলের জায়গায় স্থাপন করা উচিত, যদি বায়ুচলাচল অবস্থা খারাপ হয়, অনুগ্রহ করে ঘরে একটি বায়ুচলাচল ফ্যান ইনস্টল করুন।
