ক্ল্যাম্প অ্যামিটারের নীতি এবং প্রয়োগ
ক্ল্যাম্প-অন অ্যামিটার লো-ভোল্টেজ লাইনে লোড অপারেশনে বাধা না দিয়ে এসি এবং ডিসি কারেন্ট পরিমাপ করে।
1. ইলেক্ট্রোম্যাগনেটিক কারেন্ট ট্রান্সফরমার দিয়ে তৈরি ক্ল্যাম্প মিটার শুধুমাত্র এসি কারেন্ট পরিমাপ করতে পারে, ডিসি কারেন্ট নয়
2. হল কারেন্ট সেন্সর দিয়ে তৈরি ক্ল্যাম্প মিটার এসি এবং ডিসি কারেন্ট পরিমাপ করতে পারে।
ক্ল্যাম্প অ্যামিটার পরিমাপের নীতি হল কারেন্ট পরিমাপের জন্য একটি কোর-টাইপ কারেন্ট ট্রান্সফরমার ব্যবহার করা। পয়েন্টার টাইপ, ইলেকট্রনিক টাইপ, একক টাইপ বা মাল্টিমিটার সহ ইন্টিগ্রেটেড টাইপ আছে।
ক্ল্যাম্প অ্যামিটারের পরিমাপের নীতি

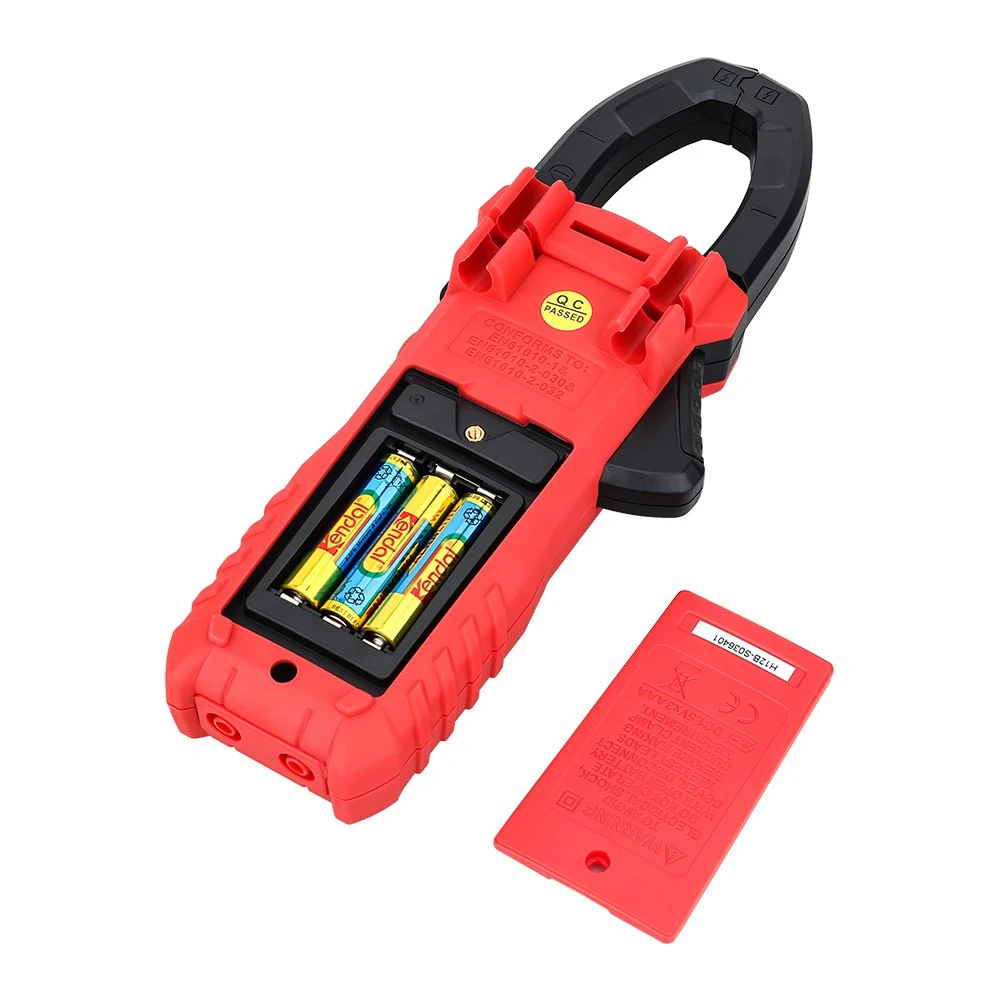

এটি কারেন্ট পরিমাপের জন্য কোর-থ্রু কারেন্ট ট্রান্সফরমার ব্যবহার করে। পয়েন্টার টাইপ, ইলেকট্রনিক টাইপ, একক টাইপ বা মাল্টিমিটার সহ ইন্টিগ্রেটেড টাইপ আছে। ছবি: UT-201 হল Uniderry-এর সবচেয়ে সস্তা মাল্টিমিটার৷ কিন্তু এর দামও কয়েক ডজন ডলার। আমরা কিছু ব্র্যান্ডের ঘড়ি বেছে নিতে চাই। প্রথম ব্র্যান্ডের ঘড়িগুলি কারিগরিতে সূক্ষ্ম, এবং পরিমাপের ফলাফলগুলি আরও সঠিক। দ্বিতীয়ত, ব্র্যান্ডের ঘড়িগুলো নিরাপদ, তাই কম দামে অন্য ব্র্যান্ডের ঘড়ি না কেনার চেষ্টা করুন।
ক্ল্যাম্প মিটারের 5 প্রধান ব্যবহার
উদ্দেশ্য 1: তিন-ফেজ তিন-তারের লুপ কারেন্ট এবং তিন-ফেজ চার-তারের নিরপেক্ষ কারেন্ট পরিমাপ করুন
ক্ল্যাম্প মিটার সাধারণত একটি একক তারে বর্তমান পরিমাপ করে। থ্রি-ফেজ থ্রি-ওয়্যার লোড কারেন্ট পরিমাপ করার সময়, যদি একই সময়ে দুটি তারকে আটকানো হয়, তাহলে নির্দেশিত বর্তমান মানটি তৃতীয় তারের কারেন্ট হওয়া উচিত।
তিন-ফেজ চার-তারের নিরপেক্ষ তারের বর্তমান পরিমাপ পদ্ধতিটি তিন-ফেজ তিন-তারের সার্কিট বর্তমান পরিমাপ পদ্ধতির মতোই, এবং তিন-ফেজ তারগুলি একই সময়ে আটকানো হয়। এই সময়ে প্রদর্শিত বর্তমান মান হল নিরপেক্ষ লাইনের বর্তমান মান।
অ্যাপ্লিকেশন 2: ছোট কারেন্ট পরিমাপ করার জন্য ক্ল্যাম্প মিটার
ক্ল্যাম্প মিটার ছোট কারেন্ট পরিমাপ করে, এমনকি যদি গিয়ারটি ন্যূনতম গিয়ারের সাথে সামঞ্জস্য করা হয়, তবুও রিডিং খুব সঠিক নয়। অতএব, বাতা হাতের চারপাশে একটি তারের মোড়ানো এবং বর্তমান মান পড়া সম্ভব। তারপর প্রকৃত ছোট বর্তমান মান পেতে পালা সংখ্যা দ্বারা বর্তমান পড়া ভাগ.
তিনটি ব্যবহার করুন: সরঞ্জামটি স্বাভাবিকভাবে কাজ করছে কিনা তা নির্ধারণ করতে লাইনে বর্তমানের নাম নির্ধারণ করুন। এটি সাইটে বর্তমান পরিমাপ অনুযায়ী নির্ধারণ করা প্রয়োজন। সুতরাং এটি কি বর্তমান তা নির্ধারণ করা গুরুত্বপূর্ণ।
উদ্দেশ্য 4: রেটিং পাওয়ার নির্ধারণ করতে নেমপ্লেট ছাড়া মোটরের নো-লোড কারেন্ট পরিমাপ করুন
অনুমান সূত্র: স্তরের কাছাকাছি শক্তি খুঁজে পেতে নো-লোড কারেন্টকে শূন্য দিয়ে ভাগ করুন।
ধাপগুলি নিম্নরূপ: পরীক্ষামূলক সূত্র অনুসারে মোটরের নো-লোড বর্তমান মান I পরিমাপ করুন: p=I/0.8
উদ্দেশ্য 5: আপাত শক্তি S নির্ধারণ করতে একটি নেমপ্লেট ছাড়া একটি 380V ওয়েল্ডিং মেশিনের নো-লোড কারেন্ট পরিমাপ করুন
অনুমান সূত্র: 380 ওয়েল্ডিং মেশিনের ক্ষমতা নো-লোড কারেন্টের সমান I 5 দ্বারা গুণ করে।
