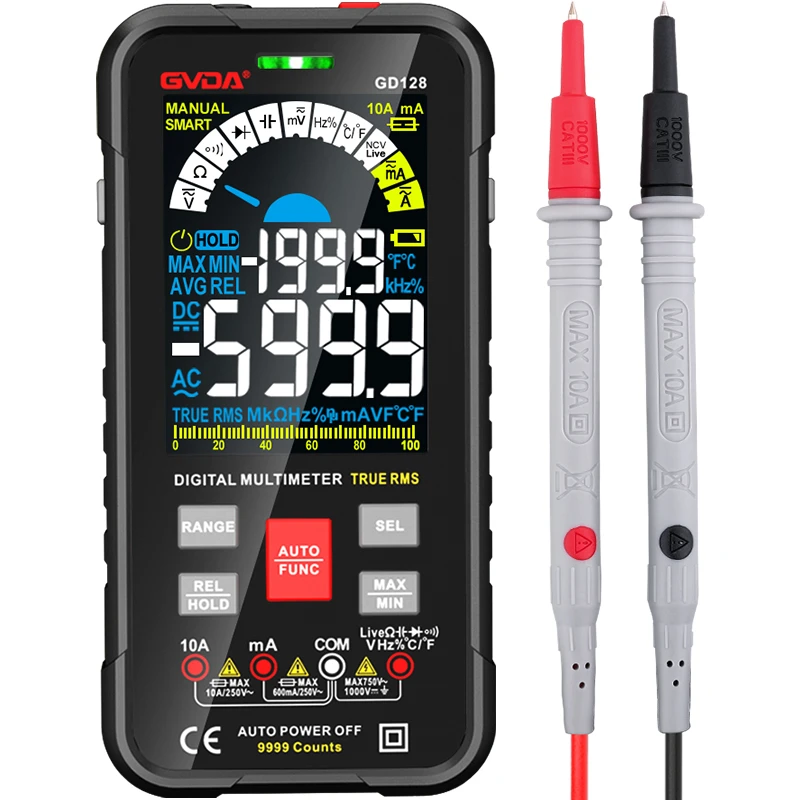

তারের ধারাবাহিকতা পরিমাপ করতে ডিজিটাল মাল্টিমিটার

1. ডিজিটাল মাল্টিমিটার ইলেকট্রনিক পরিমাপের জন্য একটি শক্তিশালী হাতিয়ার। এটি দৈনন্দিন জীবনে অন-অফ লাইন পরিমাপ করতে ব্যবহার করা যেতে পারে। মাল্টিমিটার ডিজিটাল মাল্টিমিটার এবং পয়েন্টার মাল্টিমিটারে বিভক্ত। সাধারণত ভোল্টেজ ফাইল (এসি প্লাস ডিসি), বর্তমান ফাইল (এসি প্লাস ডিসি), রেজিস্ট্যান্স ফাইলে বিভক্ত। ধারাবাহিকতা পরিমাপ করতে প্রতিরোধের গিয়ার ব্যবহার করা এটি সবচেয়ে সহজ ফাংশন।

2. আমরা ব্যাখ্যা করার জন্য একটি উদাহরণ হিসাবে একটি ডেন্টাল প্রোব গ্রহণ করি। প্রোব হল দুটি ধাতব সূঁচের সাথে সংযুক্ত একটি প্লাস্টিকের হাতল, যা আমাদের সাধারণ চামড়ার তারের মতো। পয়েন্ট A এবং B সংযুক্ত কিনা তা নির্ধারণ করার জন্য, আমরা নিম্নলিখিত পদক্ষেপগুলি ব্যবহার করি:

1) প্রথমে নিশ্চিত করুন যে ওয়্যারিং সঠিক, কালো তারটি COM সকেটে ঢোকানো হয়েছে, এবং লাল তারটি V (ওমিগা, বা ডায়োড ইন্টারফেস) তে ঢোকানো হয়েছে

2) গিয়ারটি 200 রেজিস্ট্যান্স গিয়ার বা "buzzer, diode" এর গিয়ারে স্থাপন করা হয়।

3) পরিমাপ করার জন্য যথাক্রমে A এবং B প্রান্তে লাল কলম বা কালো কলম সংযুক্ত করুন। A এবং B সংযোগ বিচ্ছিন্ন হলে, LCD "1" প্রদর্শন করবে, যার মানে প্রতিরোধ অসীম।

4) তারা সংযুক্ত কিনা তা নির্ধারণ করতে পয়েন্ট A এবং C পরিমাপ করতে একই পদ্ধতি ব্যবহার করুন। যদি তারটি সংযুক্ত থাকে, তাহলে একটি বুজার শব্দ হবে এবং LCD "0" এর কাছাকাছি একটি সংখ্যা প্রদর্শন করবে, এই ক্ষেত্রে, "0.001"; রেজিস্ট্যান্স গিয়ার ব্যবহার করার সময়, তারটি সংযুক্ত থাকলে, এটি 200-এর কম বিটিং সংখ্যা প্রদর্শন করবে। মাল্টিমিটারের নির্ভুলতা ভিন্ন, এবং পরিমাপ নম্বরও ভিন্ন, কিন্তু যখন এটি চালু করা হয়, তখন এটি একটি সংখ্যা বন্ধ হবে শূন্য থেকে

উপরের পদ্ধতিটি দৈনন্দিন জীবনে ব্যবহার করা যেতে পারে, যেমন তারের অন-অফ, বৈদ্যুতিক সুইচের অন-অফ ইত্যাদি পরিমাপ করা।

3. দৈনন্দিন জীবনে, অন্যান্য ডিভাইস আছে যেগুলিও এই পদ্ধতি দ্বারা পরিমাপ করা যেতে পারে, যেমন হেডফোন, স্পিকার ইত্যাদি, তবে তাদের প্রতিরোধ ক্ষমতা কিছুটা বড় হবে। নীচের চিত্রটি একটি ইয়ারফোনের একটি পরিকল্পিত চিত্র। এটি দেখা যায় যে দুটি বাম এবং ডান চ্যানেল রয়েছে। সারমর্ম হল যে সাধারণ প্রান্ত এবং বাম এবং ডান চ্যানেলের প্রান্তগুলি যথাক্রমে একটি কয়েলের সাথে সংযুক্ত থাকে, যা চালিত হলে কম্পিত হয় এবং শব্দ হয়। কয়েলের রোধ সাধারণত 30-100 ওহম হয়।

4. প্রকৃত পরিমাপের সময়, আপনি লাল এবং কালো পরীক্ষা কলমগুলিকে সাধারণ প্রান্তে সংযুক্ত করতে পারেন এবং যথাক্রমে বাম এবং ডান চ্যানেল শেষ হয়। লাল এবং কালো পরীক্ষার কলমের মধ্যে রেখা স্পর্শ না করার জন্য সতর্ক থাকুন। আপনি নীচের উদাহরণে দেখতে পাচ্ছেন, বাম চ্যানেল এবং সাধারণ টার্মিনালের মধ্যে প্রতিরোধের পরিমাপ করা হয় 33 ওহম, যা নির্দেশ করে যে এই চ্যানেলটি স্বাভাবিক। অন্য চ্যানেলকেও একইভাবে বিচার করা যায়।

5. পয়েন্টার মাল্টিমিটারের জন্য:

1) সঠিকভাবে লাল পরীক্ষার সীসা এবং কালো পরীক্ষার সীসা সংযোগ করুন

2) লাল এবং কালো পরীক্ষার লিডগুলি পরিমাপ করার জন্য লাইনের উভয় প্রান্তের সাথে সংযুক্ত থাকে

3) পয়েন্টার রেজিস্ট্যান্স শূন্যের কাছাকাছি হলে বা অপেক্ষাকৃত ছোট হলে লাইনটি সংযুক্ত থাকে। যদি এটি নড়াচড়া না করে, বা প্রতিরোধ ক্ষমতা বেশি হয়, তাহলে তারটি ভেঙে গেছে।
