বিভিন্ন ব্যবহার অনুসারে, বর্তমান ট্রান্সফরমারগুলিকে মোটামুটিভাবে দুটি বিভাগে ভাগ করা যায়:
বর্তমান ট্রান্সফরমার পরিমাপ করা (বা বর্তমান ট্রান্সফরমারের পরিমাপ করা): সাধারণ কাজের বর্তমান পরিসরের মধ্যে পরিমাপ, মিটারিং এবং অন্যান্য ডিভাইসগুলিতে পাওয়ার গ্রিডের বর্তমান তথ্য সরবরাহ করুন।
সুরক্ষার জন্য বর্তমান ট্রান্সফরমার (বা বর্তমান ট্রান্সফরমারের সুরক্ষা ঘুর): পাওয়ার গ্রিড ফল্টের অবস্থায়, এটি রিলে সুরক্ষা এবং অন্যান্য ডিভাইসে পাওয়ার গ্রিড ত্রুটির বর্তমান তথ্য সরবরাহ করে।
1. পরিমাপের জন্য বর্তমান ট্রান্সফরমার
বর্তমান ট্রান্সফরমার
বিকল্প কারেন্টের বৃহৎ প্রবাহ পরিমাপ করার সময়, গৌণ যন্ত্রের পরিমাপের সুবিধার্থে, এটিকে তুলনামূলকভাবে অভিন্ন কারেন্টে রূপান্তরিত করতে হবে (চীন শর্ত দেয় যে বর্তমান ট্রান্সফরমারের সেকেন্ডারি রেটিং 5A বা 1A), এবং ভোল্টেজ লাইন তুলনামূলকভাবে বেশি, যেমন সরাসরি পরিমাপ। খুবই বিপজ্জনক। বর্তমান ট্রান্সফরমার বর্তমান রূপান্তর এবং বৈদ্যুতিক বিচ্ছিন্নতার ভূমিকা পালন করে। বৈদ্যুতিক প্রাথমিক সার্কিট বর্তমান তথ্য পেতে পাওয়ার সিস্টেমে পরিমাপ যন্ত্র এবং রিলে সুরক্ষার মতো মাধ্যমিক সরঞ্জামগুলির জন্য এটি একটি সেন্সর। বর্তমান ট্রান্সফরমার উচ্চ প্রবাহকে আনুপাতিকভাবে নিম্ন কারেন্টে রূপান্তর করে। বর্তমান ট্রান্সফরমারের প্রাথমিক দিকটি প্রাথমিক সিস্টেমের সাথে সংযুক্ত, এবং দ্বিতীয় দিকটি পরিমাপ যন্ত্র, রিলে সুরক্ষা ইত্যাদির সাথে সংযুক্ত।
স্বাভাবিক ক্রিয়াকলাপের সময়, ট্রান্সফরমারের গৌণ দিকটি আনুমানিক শর্ট-সার্কিট অবস্থায় থাকে এবং আউটপুট ভোল্টেজ খুব কম থাকে। অপারেশন চলাকালীন, যদি সেকেন্ডারি ওয়াইন্ডিং ওপেন সার্কিট হয় বা প্রাথমিক ওয়াইন্ডিং অস্বাভাবিক কারেন্ট প্রবাহিত করে (যেমন বজ্রপ্রবাহ, অনুরণন ওভারকারেন্ট, ক্যাপাসিটর চার্জিং কারেন্ট, ইনডাক্টর স্টার্টিং কারেন্ট ইত্যাদি), হাজার হাজার বা এমনকি কয়েক হাজার ভোল্টের ওভারভোল্টেজ গৌণ দিকে উত্পন্ন হবে. . এটি শুধুমাত্র সেকেন্ডারি সিস্টেমের নিরোধক ক্ষতির কারণ হবে না, তবে অত্যধিক চরমতার কারণে ট্রান্সফরমারটি পুড়ে যেতে পারে এবং এমনকি অপারেটিং কর্মীদের জীবনের নিরাপত্তা বিপন্ন করে।
বর্তমান ট্রান্সফরমার
প্রাথমিক দিকে শুধুমাত্র 1 থেকে একাধিক বাঁক আছে, এবং তারের ক্রস-বিভাগীয় এলাকাটি বড়, যা পরীক্ষার অধীনে সার্কিটের সাথে সিরিজে সংযুক্ত। গৌণ দিকে বাঁকগুলির সংখ্যা বড় এবং তারটি পাতলা, একটি ছোট প্রতিবন্ধকতা সহ একটি মিটার সহ একটি বন্ধ সার্কিট গঠন করে (একটি অ্যামিটার/পাওয়ার মিটারের বর্তমান কয়েল)।
বর্তমান ট্রান্সফরমারের কাজটি উত্তেজনা প্রবাহকে উপেক্ষা করে গৌণ দিকে একটি শর্ট সার্কিট সহ একটি ট্রান্সফরমারের সমতুল্য, এবং অ্যাম্পিয়ার বাঁক সংখ্যা I1N1=I2N2 এর সমান
প্রাইমারি ওয়াইন্ডিং কারেন্ট I1 এবং বর্তমান ট্রান্সফরমারের সেকেন্ডারি ওয়াইন্ডিং I2 এর বর্তমান অনুপাতকে প্রকৃত বর্তমান অনুপাত বলা হয় I1/I2=N2/N1=k।
উত্তেজনা স্রোত ত্রুটির প্রধান উৎস।
পরিমাপের জন্য বর্তমান ট্রান্সফরমারের নির্ভুলতা গ্রেড হল {{0}}.2/0.5/1/3, 1 এর অর্থ হল অনুপাত ত্রুটি ±1 শতাংশের বেশি নয়, এবং আছে 0.2S এবং 0.5S গ্রেড।
2. সুরক্ষার জন্য বর্তমান ট্রান্সফরমার
সুরক্ষা বর্তমান ট্রান্সফরমারগুলিকে ভাগ করা হয়েছে: 1. ওভারলোড সুরক্ষা বর্তমান ট্রান্সফরমার, 2. ডিফারেনশিয়াল সুরক্ষা বর্তমান ট্রান্সফরমার, 3. গ্রাউন্ডিং সুরক্ষা বর্তমান ট্রান্সফরমার (শূন্য ক্রম বর্তমান ট্রান্সফরমার)
প্রতিরক্ষামূলক বর্তমান ট্রান্সফরমার প্রধানত রিলে ডিভাইসের সাথে সহযোগিতা করে এবং লাইনে শর্ট-সার্কিট ওভারলোড এবং অন্যান্য ত্রুটি দেখা দিলে ফল্ট পাওয়ার বন্ধ করার জন্য রিলে ডিভাইসে একটি সংকেত প্রদান করে।
পাওয়ার সাপ্লাই সিস্টেমের নিরাপত্তা রক্ষার জন্য রাস্তা। প্রতিরক্ষামূলক বর্তমান ট্রান্সফরমার এবং পরিমাপ স্রোতগুলির কাজের অবস্থা
সুরক্ষার জন্য বর্তমান ট্রান্সফরমার
ট্রান্সফরমার সম্পূর্ণ আলাদা। সুরক্ষার জন্য ট্রান্সফরমার তখনই কার্যকরভাবে কাজ করতে শুরু করে যখন কারেন্ট স্বাভাবিক কারেন্টের চেয়ে কয়েকগুণ এবং কয়েক ডজন গুণ বড় হয়। সুরক্ষা ট্রান্সফরমারের প্রধান প্রয়োজনীয়তাগুলি হল: 1. নির্ভরযোগ্য নিরোধক, 2. যথেষ্ট বড় সঠিক সীমা সহগ, 3. যথেষ্ট তাপীয় স্থিতিশীলতা এবং গতিশীল স্থিতিশীলতা।
সুরক্ষা ট্রান্সফরমার রেট করা লোডের অধীনে নির্ভুলতা স্তরের প্রয়োজনীয়তা পূরণ করতে পারে এবং সর্বাধিক প্রাথমিক বর্তমানকে রেট করা সঠিকতা সীমা প্রাথমিক কারেন্ট বলা হয়। সঠিক সীমা ফ্যাক্টর হল রেট করা সঠিক সীমা প্রাইমারি কারেন্টের সাথে রেট করা প্রাইমারি কারেন্টের অনুপাত। যখন প্রাইমারি কারেন্ট যথেষ্ট বড় হয়, তখন আয়রন কোর পরিপূর্ণ হবে এবং প্রাথমিক স্রোতকে প্রতিফলিত করতে পারে না এবং সঠিক সীমা সহগ এই বৈশিষ্ট্যটি উপস্থাপন করে। সুরক্ষা ট্রান্সফরমারের নির্ভুলতা স্তর হল 5P এবং 10P, যার মানে হল রেট করা সঠিক সীমা প্রাথমিক কারেন্টে অনুমোদিত বর্তমান ত্রুটি হল 1 শতাংশ এবং 3 শতাংশ, এবং যৌগিক ত্রুটি যথাক্রমে 5 শতাংশ এবং 10 শতাংশ৷
যখন লাইন ব্যর্থ হয়, ইনরাশ কারেন্ট তাপ এবং ইলেক্ট্রোম্যাগনেটিক বল তৈরি করে এবং সুরক্ষার জন্য বর্তমান ট্রান্সফরমারকে অবশ্যই এটি সহ্য করতে হবে। যখন সেকেন্ডারি ওয়াইন্ডিং শর্ট-সার্কিট হয়, তখন প্রাইমারি কারেন্টের rms মান যা বর্তমান ট্রান্সফরমার ক্ষতি ছাড়াই এক সেকেন্ডের মধ্যে সহ্য করতে পারে তাকে রেট করা শর্ট-টাইম থার্মাল কারেন্ট বলে। যখন সেকেন্ডারি ওয়াইন্ডিং শর্ট-সার্কিট করা হয়, তখন প্রাইমারি কারেন্টের সর্বোচ্চ মান যা বর্তমান ট্রান্সফরমার ক্ষতি ছাড়াই সহ্য করতে পারে তাকে রেটেড ডাইনামিক স্ট্যাবল কারেন্ট বলা হয়।
সুরক্ষা বর্তমান ট্রান্সফরমারের সঠিকতা স্তর হল 5P/10P, এবং 10P চিহ্নের যৌগিক ত্রুটি 10 শতাংশের বেশি নয়।

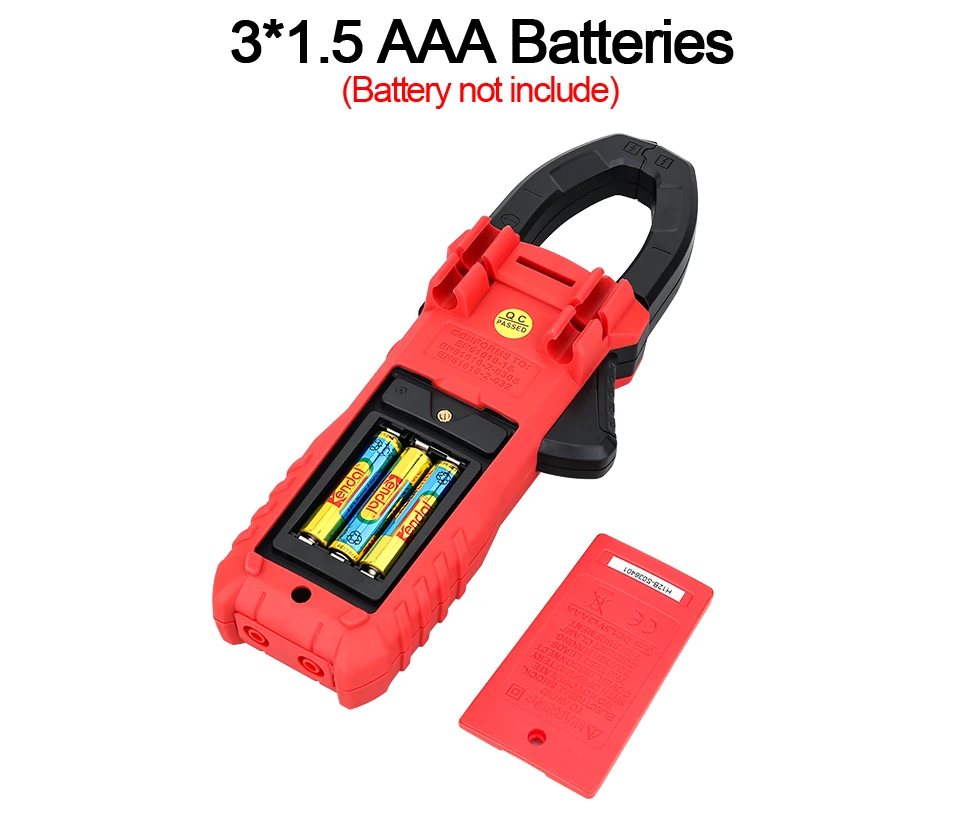

বর্তমান ক্ল্যাম্প মিটার
একটি ক্ল্যাম্প মিটার একটি চলমান বৈদ্যুতিক সার্কিটের বর্তমান পরিমাপ করার জন্য ব্যবহৃত একটি যন্ত্র, এবং এটি কোনো বাধা ছাড়াই বর্তমান পরিমাপ করতে পারে।
