মাল্টিমিটার দিয়ে ফুটো পরিমাপের সাধারণ পদ্ধতি
প্রয়োজনীয়তা: মাল্টিমিটারের অন-অফ সেটিং ব্যবহার করে গ্রাউন্ড এবং সার্কিটের অংশগুলি পরিমাপ করতে হবে এবং মিটারে একটি রেজিস্ট্যান্স মান আছে কিনা তা পরীক্ষা করুন এটি ফুটো বা নিরোধক কিনা তা নির্ধারণ করতে।

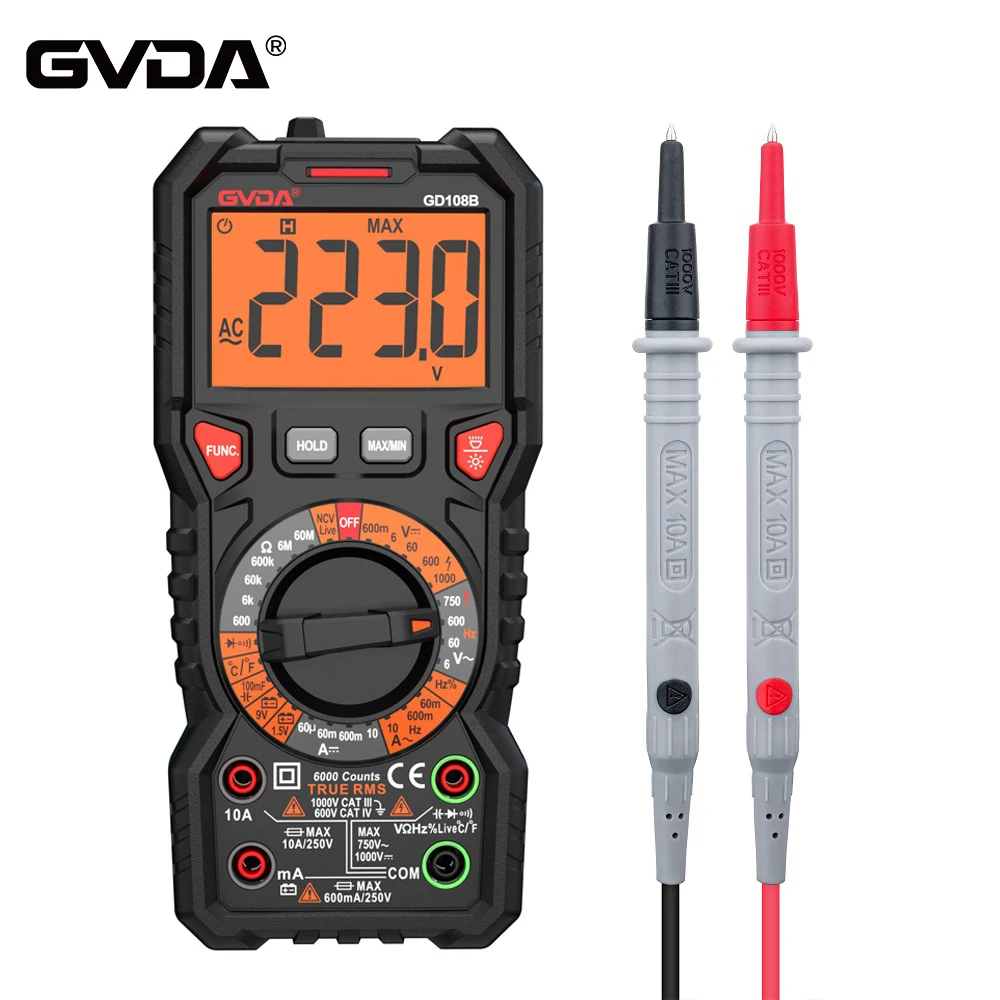

AC পরিমাপের জন্য সংশ্লিষ্ট টার্মিনালে মাল্টিমিটার সংযোগকারী ঢোকান, তারপর নিরপেক্ষ বা গ্রাউন্ড তারের পরিমাপ করতে একটি কলম ব্যবহার করুন এবং সন্দেহজনক ফুটো বিন্দু পরিমাপ করতে অন্য কলমটি ব্যবহার করুন৷ মাল্টিমিটারে প্রদর্শিত মানটি দেখুন। যদি এটি 0 হয়, তাহলে এর মানে কোনো ফুটো বা ভোল্টেজ নেই। . যদি এটি 220 হয় বা অন্য ভোল্টেজ রিডিং 36V এর বেশি হয়, তাহলে এর মানে এখানে ফুটো আছে।
অন্তরণ প্রতিরোধের পরিমাপ করতে মাল্টিমিটার প্রতিরোধের পরিসীমা 200M ব্যবহার করুন। প্রথমে কোন তারটি লিক হচ্ছে বা কোন দুটি তার শর্ট সার্কিট হয়েছে তা নির্ধারণ করুন।
পরিমাপ পদ্ধতি:
লাইভ ওয়্যার এবং নিউট্রাল তারের ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করুন, গ্রাউন্ড তারে লাইভ তারের ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করুন এবং গ্রাউন্ড তারে নিউট্রাল তারের ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করুন। যদি একটি শর্ট সার্কিট থাকে তবে নিরোধক প্রতিরোধের মূলত শূন্য।
আমি জানি কোন ওয়্যার লিক হচ্ছে, এবং আমি ক্রমান্বয়ে ফল্টের সুযোগ কমাতে সেগমেন্টেড সার্চ পদ্ধতি ব্যবহার করছি। অথবা লাইনগুলিকে আলাদা করতে এবং বিভাগ দ্বারা শক্তি পরীক্ষা বিভাগ পরিচালনা করতে নির্মূল পদ্ধতি ব্যবহার করুন।
সতর্কতা:
সার্কিটে ফুটো আছে কিনা তা পরিমাপ করতে, একটি মেগোহমিটার, যা একটি মেগার নামেও পরিচিত, সাধারণত ব্যবহার করা হয়।
মাল্টিমিটার দিয়ে পরিমাপ করার সময়, টেস্ট লিডের উভয় প্রান্তে ভোল্টেজ খুব কম থাকে, সাধারণত 9v এর বেশি হয় না এবং ফুটো হওয়ার জন্য ফাঁক ভেদ করতে পারে না, যখন মেগোহমিটার 1000v এর বেশি পৌঁছাতে পারে।
বাড়ির সার্কিটে বৈদ্যুতিক ফুটো কীভাবে দ্রুত পরীক্ষা করবেন
ইনপুট সুইচ বন্ধ করুন, সমস্ত বৈদ্যুতিক যন্ত্রপাতি আনপ্লাগ করুন এবং লাইভ ওয়্যার, নিউট্রাল ওয়্যার এবং লাইভ ওয়্যার এবং গ্রাউন্ড ওয়্যারের রেজিস্ট্যান্স পরিমাপ করুন যাতে 1 মেগাবাইটের বেশি হয়, যার মানে লাইন ইনসুলেশন ভালো।
পরিমাপের ফলাফলের উপর ভিত্তি করে ফুটো পরিস্থিতি নির্ণয় করুন: 500K থেকে 1M ওহম হল সাধারণ নিরোধক, 10k থেকে 200K হল হালকা ফুটো, এবং 7K ওহমের নীচে গুরুতর ফুটো, যা ফুটো রক্ষাকারীকে ট্রিপ করতে দেবে৷
megohmmeter, যা megohmmeter নামেও পরিচিত, পরিমাপ করার সময় লাইনের পাওয়ার বন্ধ করে দেয় এবং এটিকে সরাসরি নাড়াতে megohmmeter ব্যবহার করে।
লো-ভোল্টেজ সার্কিটের জন্য একটি 500V মেগার ব্যবহার করা যেতে পারে। মাটির বিপরীতে পরিমাপ করা হয়, যদি নিরোধক 0.5 মেগোহমের কম হয়, তাহলে এর অর্থ হল অন্তরণটি খুব ভাল নয় এবং বিভাগ দ্বারা বিভাগ পরীক্ষা করা প্রয়োজন।
দ্রষ্টব্য: মেগোমিটার দিয়ে পরিমাপ করার সময়, পরিমাপ করা মানগুলির যথার্থতা নিশ্চিত করার জন্য সার্কিটের সাথে কোনও বৈদ্যুতিক যন্ত্রপাতি সংযুক্ত করা যাবে না।
জাতীয় মান নির্ধারণ করে যে 30 mA বা তার বেশি হল প্রাথমিক সুরক্ষা মান, অর্থাৎ, যখন বৈদ্যুতিক শকের সময় 30 mA বা তার বেশি কারেন্ট হার্টের মধ্য দিয়ে প্রবাহিত হয়, তখন একটি বৈদ্যুতিক শক ঘটবে এবং জীবন-হুমকি হবে।
একটি ফুটো প্রটেক্টর ইনস্টল করা আছে কিনা তা পরীক্ষা করতে ভুলবেন না এবং এটি অবশ্যই ইনকামিং লাইনের সামনের প্রান্তে ইনস্টল করা উচিত। প্রতিরক্ষাকারী সঠিকভাবে কাজ করতে পারে কিনা তা নিশ্চিত করতে এটি সাধারণত মাসে একবার পরীক্ষা করা হয়।
পরিদর্শন পদ্ধতি: অবিলম্বে ট্রিপ করতে পরীক্ষা বোতাম টিপুন। যদি কোন প্রতিক্রিয়া না হয়, এটি অবিলম্বে প্রতিস্থাপন করা প্রয়োজন।
